Artilux全新采用GeSi制程平台的宽带3D传感技术即将在量产



Artilux全新GeSi 3D传感技术量产在即  可望大幅增强人眼安全保障

-        全球第一款采用GeSi制程平台的宽带3D传感技术,预备在台积电迈入量产阶段

-        Artilux突破市场瓶颈,率先推出可在长波长频段(1050-1550nm)运作的3D传感器,将显著降低激光对人眼安全的疑虑



作为光学和电子技术的专家,Artilux(光程研创)领先业界发表采用锗硅GeSi制程的宽带3D传感技术。不同于市场现有的深度传感产品,全新的Artilux Explore系列解决方案具备传感长波长激光光的特性,不仅能实现卓越的深度辨识精确度、降低视网膜因吸收短波长激光而受损的风险,更同时提升抗阳光干扰的能力,在户外及室内达到一致的使用体验。

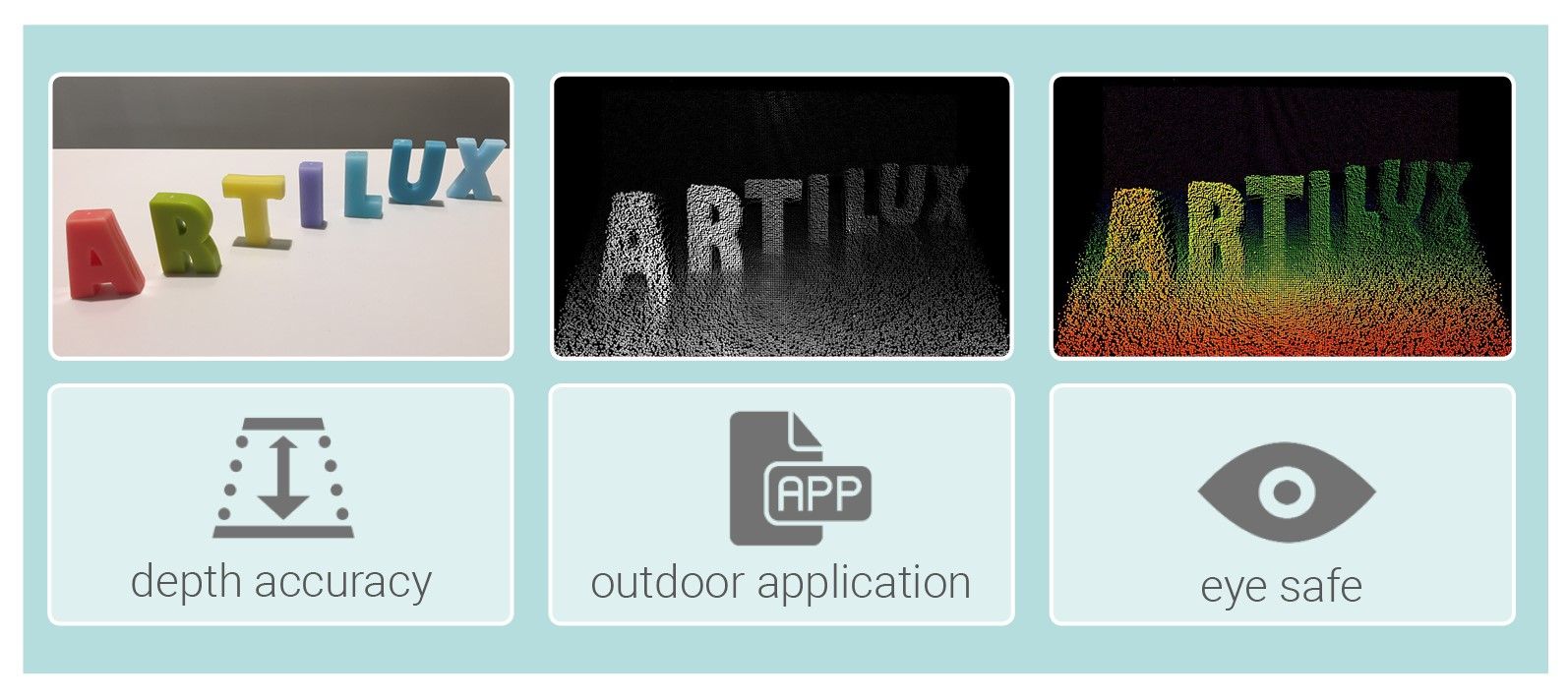

Artilux实现宽频3D深度传感技术,下图是在1310nm波长的光线底下所拍摄的3D 影像



Artilux全新GeSi飞时(ToF)技术成功克服各项技术挑战,从先进材料导入、光学及IC设计的创新,乃至完整系统及算法的实现,一举打破3D 传感技术对长波长光线吸收的局限性,替 3D传感技术竖立新的标竿。



环顾市场,目前主流3D传感解决方案大多在波长小于1um(850nm或940nm)的光线下运作,这带来两项技术搭载层面的困境:首先,太阳光对于此短波长频段的光线会造成明显的干扰,使得室外的3D传感性能大幅降低;其次,由于人类视网膜会吸收在此一波长区段的激光能量,当激光遭误用或故障等情形发生时,均会对视力造成无法挽回的损害。

为解决前述问题,产学界不乏投入长波长技术的先例,不过受限于既有材料在长波长频段的光电转换效能低落,迄今仍未能将可用光谱推进至1μm以上。从代表光电转换率的量子效率(Quantum Efficiency,QE)指标来看,一般基于硅制程的3D传感器在 940nm处QE约为30%,然而当波长进入1μm的区段后,QE便急剧下探至趋近于0%。


反观Artilux则因为采用GeSi作为光吸收材料,并使之与CMOS技术整合在硅芯片上,而能突破长久以来存在于物理和工程上的障碍: 在940nm处QE显著提高至70%,而在1550nm处则可维持在50%,堪称业界首例。此外,Artilux Explore的调制频率(Modulation Frequency,MF)设定可达300 MHz以上,能针对特定应用提供更为精细的3D辨识成果。

集结高精度的深度感知、阻隔阳光干扰、以及对人眼更为安全等优势于一身,Artilux Explore系列将以极具竞争力的价格问市,无疑在3D传感技术市场投下一枚震撼弹。



Artilux首席执行官Erik Chen表示: 「人类智能的演进系肇始于对周围环境的探索和感知,并将相关经验累积连结而成。因此,我们相信”感知”及”连结”为智能演进及文明发展的根本,而Artilux的宗旨就是藉由持续地扩展先进光子学的知识疆界,赋予感知及连结两大重点领域新的契机,并提供未来人工智能发展及重大技术突破更坚实的基础。Artilux Explore以探索精神为名,期许能引领宽带3D感知技术的发展,连结并释放此技术在各潜在相关领域的无限可能。



在Artilux持续不懈地优化产品分辨率、及耕耘新技术生态体系的努力下,全球第一款采用GeSi技术平台的宽带3D ToF深度传感器预计于2020年第一季面市,并陆续在各种前瞻应用中崭露头角 - 从短距离的3D面部识别、室内和室外的深度辨识,到中长距离的自驾车、机器视觉、扩增实境、实时监控等,都将逐步看到Artilux Explore系列产品的身影。




关于Artilux光程研创

根植于深厚的技术底蕴,光程研创致力于实现传感技术及高速光通讯组件的划世代革命。凭借着在基础科学及光电工程的核心技术突破,光程研创开发出业界首创的3D ToF深度传感器,以开启各项AI 感知应用的可能性,同时也为光通讯领域提供了全方位且具成本效益的解决方案。光程期能成为光通讯及3D 传感的领航者,透过产品的优异性能,进一步实现行动通讯、自动驾驶、工业4.0等前端科技。

更多讯息请上官网: www.artiluxtech.com.
