东芝推出适用于高效率电源的新款1200V碳化硅MOSFET

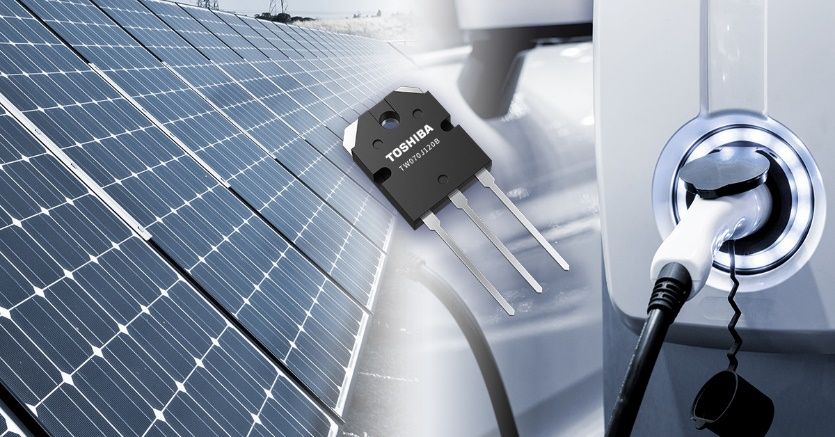

20201019日,东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出新款1200V碳化硅(SiC)MOSFET---“TW070J120B”。该产品面向工业应用(包括大容量电源),并于今日开始出货。







该功率MOSFET采用碳化硅(SiC)这种新材料,与常规的硅(Si)MOSFET、IGBT产品相比,具有高耐压、高速开关和低导通电阻特性,有利于降低功耗,精简系统。



新产品采用了可提高碳化硅MOSFET可靠性的东芝第二代芯片设计生产,实现了输入电容低、栅输入电荷低、漏源导通电阻低等特性。与东芝推出的1200V硅绝缘栅双极晶体管(IGBT)“GT40QR21”相比,“TW070J120B”关断开关损耗降低80%左右,开关时间(下降时间缩短大约70%,并且能够在不超过20A的漏极电流下提供低导通电压。



它的栅阈值电压被设置在4.2V至5.8V的较高电压范围内,有助于减少故障风险(意外开启或关闭)。此外,内置的具有低正向电压的碳化硅肖特基势垒二极管(SBD)也有助于降低功率损耗。



在大容量AC-DC转换器、光伏逆变器、大容量双向DC-DC转换器等工业应用中,这种新型MOSFET不仅将通过降低功率损耗来达到提高效率的目的,而且也将为缩小设备尺寸做出贡献。



应用:

大容量AC-DC转换器

光伏逆变器

大容量双向DC-DC转换器



特性:

第2代芯片设计(内置碳化硅SBD)

・高电压、低输入电容、低总栅电荷、低导通电阻、低二极管正向电压、高栅阈值电压:

VDSS=1200V,Ciss=1680pF(典型值),Qg=67nC(典型值),

RDS(ON)=70mΩ(典型值),VDSF=-1.35V(典型值),Vth=4.2~5.8V

增强类型易于操作
