EPC 板提供一流的功率密度

      材料来源:化合物半导体杂志

以八分之一brick的大小提供四分之一brick的功率,可以提供 1 kW 的功率

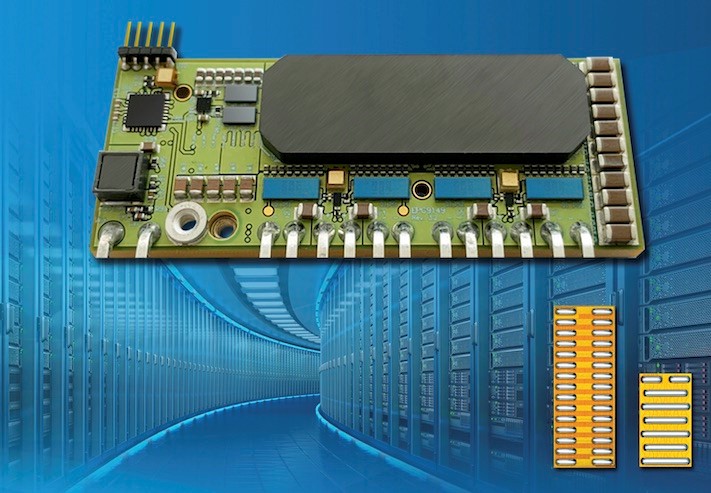

EPC 已宣布推出 EPC9149,这是一款具有 1 kW 能力的 48 V 输入至 12 V 输出 LLC 转换器,可用作转换比为 4:1 的直流变压器。该演示板具有 100V EPC2218 和 40V EPC2024 GaN FETs。



该板的尺寸为 DOSA 标准 ⅛th brick格式,尺寸仅为 58.4 mm x 22.9 mm。这比一般情况下采用的硅基替代解决方案要小得多,后者的尺寸通常为 1/4 brick块格式,或两倍大,输出功率为 1 kW。没有散热器的转换器总厚度仅为 10 mm。为了让电源设计人员能够轻松复制此设计,EPC 网站上提供了该电路板的所有支持材料,包括原理图、物料清单和 Gerber 文件。



借助 EPC GaN FET 技术,实现了 1226 W/in3的高功率密度。 eGaN FETs 可实现高开关频率,在这种情况下为 1 MHz,并且它们非常小,只有具有类似导通电阻的硅 MOSFETs 尺寸的 ⅓ 。 EPC9149 板具有四个用于一次整流的 100 V 额定 EPC2218 eGaN FETs,以及八个用于二次同步整流的 40 V 额定 EPC2024 eGaN FETs。该板还具有 4 mm x 4 mm 微芯片 dsPIC33CKMP102T-I/M6,具有灵活性、配置、通信和可编程性。



这种新型演示板可以在 36 V 和 60 V 之间的输入电压下工作,并提供高达 83.3 A 的负载电流。从 48 V 到 12 V 的峰值效率为 98%,满载效率在 12 V 时提供 1 kW 时为 97%。在 400 LFM 气流的最大负载下稳态运行的最高温度为 88°C,与95°C的最高结温相关。



EPC 首席执行官 Alex Lidow 表示:“eGaN FETs和集成电路提高了 48 V 至 12 V 转换器的功率密度,并满足了数据中心应用对小尺寸更高功率的需求。 “使用微芯片数字控制器可以灵活地对 EPC9149 演示板进行编程和配置。”
