彩色的芯片级microLED显示

2020/5/6 13:09:14



针对富铟InGaN量子阱外延晶圆的图案化,可以制造出单片全彩的显示器件。

Hoi Wai Choi, Wai Yuen Fu, Hao Lyu, 香港大学



III族氮化物家族为我们提供了许多出色的器件。由于有了这种材料体系,我们才有了:用于固态照明的蓝光LED;紫色激光器成为蓝光数据存储系统的核心器件;以及非常适合大功率和高频应用的HEMT。接下来会是什么呢?很有可能是microLED显示。

之所以有很大的可能性,是因为GaN LED已用于大型户外彩色显示器,通过毫米尺寸的红色、绿色和蓝色LED模块组装而实现。这些模块的尺寸太大,使得难以减小面板的整体尺寸,或者进一步减小像素之间的间距。但是,如果能够做到这一点的话,这些器件将可以瞄准室内显示的巨大市场。这其中就包括电视和监视器,目前这些还主要基于LCD面板。为了在这个市场上有竞争力,每个像素的尺寸必须等于或者甚至小于100μm。这就进入了microLED的领域。

基于microLED的电视具有广阔的前景。原型已经有了,例如索尼在CES2012上展出的55英寸Crystal-LED,以及在CES2019上成为亮点的三星电视墙(The Wall)。这种基于LED的技术,其优点在于它是可自行发光的显示屏,因此不同于基于液晶的显示器,它不需要背光源。通过选择性关闭microLED像素,这种显示屏还可以实现更好的黑色,这是获得极高对比度的关键。这是和OLED显示屏一样的共有的特征。但是,microLED的开关速度更快,成本更低,功耗更低,并且从长远来看有望更加可靠。

原型投入生产表明,microLED显示屏的市场化已经近在眼前。但是,鉴于尚未就如何构建它们达成共识,因此可能也并非一定如此。通常,红色、绿色和蓝色的microLED首先通过晶圆级制造实现,之后使用几种技术之一将其转移到显示屏底板上。其中最流行的两种是拾放巨量转移

采用这种方法生产显示屏非常麻烦,因为必须转移大量的红色、绿色和蓝色LED才能形成显示器。全高清显示屏需要600万个LED芯片,而制作4k显示屏则需要这个数量的四倍。这些数字与1990年代后期的Pentium III微处理器上的晶体管数量相当,是非常庞大的数字。但是,有一个关键的区别:微处理器是使用IC技术构建的,那些晶体管是使用CMOS工艺单片集成到单个芯片中的。

组装数百万个单独的LED,进而制造微型显示屏带来了许多的挑战。目标产品必须满足良率,产量,放置精度,性能均匀性和制造效率。这些要求对于手持设备的高分辨率显示器而言,尤其具有挑战性,因为microLED的尺寸仅为几个微米尺度。

制造microLED显示屏最困难的要求之一,就是以经济有效的方式消除像素坏点。乍一看,其99.99%的转移良率已经非常好了,但这仍然相当于4k显示屏上超过2000个坏点。这是完全无法接受的,当前的LCD显示屏几乎是零像素坏点。人们正在开发识别和替换坏点的技术,但这会增加制造成本,从而降低了microLED在竞争激烈的显示器市场上获得成功的机会。此外,巨量转移工艺给出了LED管芯尺寸的下限,这最终将限制微型显示器的分辨率。

所有这些问题,都凸显了需要完全不同的生产工艺,也就是基于使用IC技术制造高分辨率GaNmicroLED显示屏。采用这种方法,将允许在单个晶圆上批量制造大量的器件和复杂的电路,从而显著降低成本,并提高良率和可靠性。正如硅集成电路产业的成功所说明了一切。

如果研究人员今天采用这种方法,他们可以借鉴1990年代末期microLED显示屏的开发经验。当时,几个研究小组开发了GaN microLEDmicroLED显示屏。这些团队通过形成微米级LED元件的单片阵列来制造发光的微型显示器,其像素可以单独寻址,也可以通过矩阵寻址。由于是单片的,所以这种微型显示器全部是单色的显示器。

当时,单色微型显示器可能已经能够被很好地接受了,因为那个时代的移动电话通常也都是单色LCD显示屏。但现在这就是完全不同的了。实际上,消费者不仅在追求彩色显示器,而且是在追求具有宽色域,高对比度,快速响应时间和高亮度的高质量显示器。由于许多屏幕都安装在移动手持设备上,因此在低功耗方面也有要求。

为此,我们香港大学的团队正在为此努力。我们已经基于异构集成开发了各种技术,可以提供全彩显示。我们的想法之一是将红色,绿色和蓝色的微型显示芯片彼此堆叠,以形成全彩色的微型显示器(参见图1a));我们的另一个设想是使用例如喷墨印刷的方法,在单色单片微显示屏中选择性地覆盖像素(参见图1b))。但是,这两种设计都需要复杂的制造工艺。因此,它们仅比巨量转移方法更可行一点点。

为了实现全彩色单片显示,最大的挑战是集成来自单个晶圆的多色发光器件。使用各种自下而上生长技术,已经有晶圆级多色发光的零星报告出现。它们包括在同一晶圆内生长不同颜色发光的多组多量子阱,以及以不同尺寸或在不同晶面上生长出各种颜色的纳米结构。

我们尝试从相反的方向来解决这些制造问题,采用自上而下的方法。我们的起点是常规的蓝宝石平面GaN-LED晶片,它与常规的晶圆工艺流程相兼容。在此基础上,我们实现了能够产生光谱移动的纳米结构。这使我们能够生成与多量子阱发光不同的颜色。最终,它使我们能够制造出红色,绿色和蓝色发光器件,而这些发光器件是单片集成到同一芯片或晶圆之上的。

我们起始的原生LED晶圆产生的是单色发光,因为多量子阱结构在整个晶圆上是均匀的,并且这些阱的发光波长不可调节。但是,由于在 C面蓝宝石上生长的InGaN/GaN阱的高度应变特性,有可能来进行带隙的调节。这些层状结构的生长过程中存在着晶格失配和热失配,从而引起量子限制的斯塔克效应,这在提供较长波长发光的富铟量子阱中尤为普遍。通过缩小单个发光器件的尺寸,通过应变松弛可以使发光蓝移。这可以带来巨大的变化空间:通过形成尺寸小于100 nm的纳米结构发光器件,我们产生了超过100 nm的光谱蓝移。

我们的策略是通过对富铟、发红光的InGaN量子阱LED晶圆进行图形化,从而形成微型的红色,绿色和蓝色像素。红色像素不进行结构化,因此它们以晶圆生长的波长来发光。同时,通过形成密集堆积的蚀刻纳米结构阵列,以此来提供应变弛豫,从而实现绿色和蓝色像素。对于发蓝光的结构,其尺寸大约比发绿光的同类尺寸小一个数量级(参见图1c))。为了加快原型加工速度,我们使用选择性纳米球光刻技术对绿色和蓝色像素进行了图形化。这涉及采用旋涂或喷墨印刷,将二氧化硅纳米球沉积到光刻定义好的光刻胶孔上。晶圆级加工是有可能实现的,这需要采用纳米压印光刻技术。



.

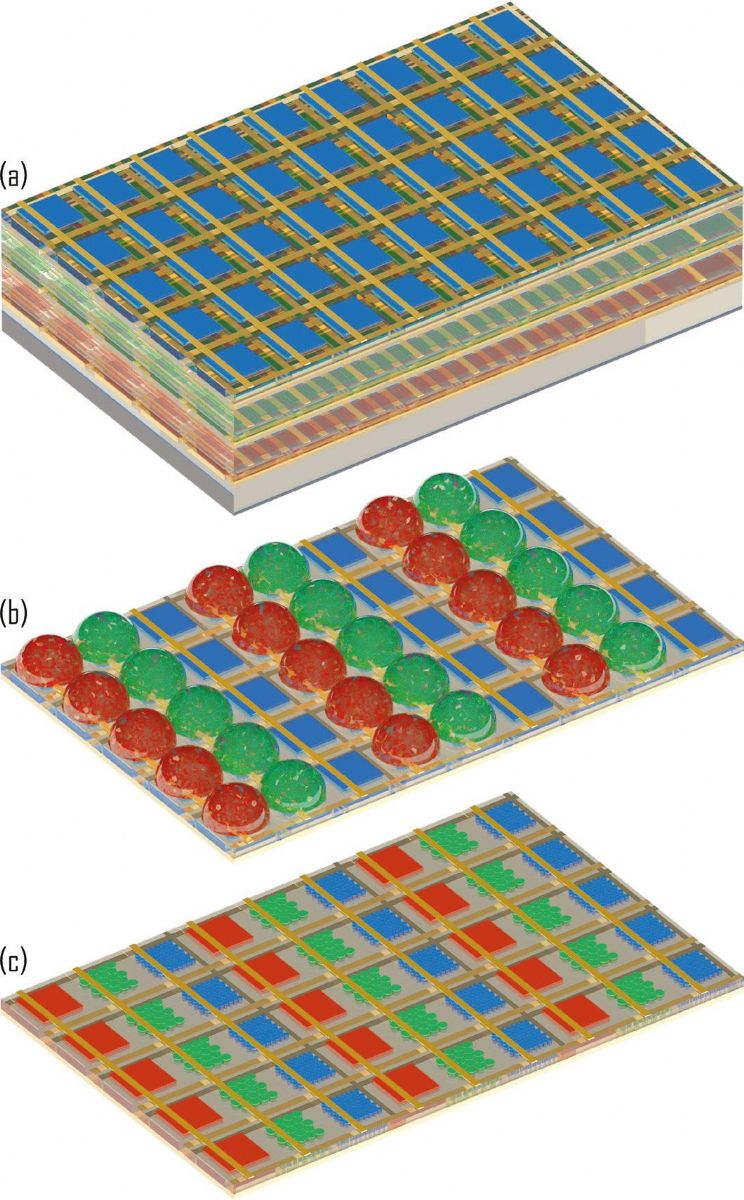

1. 全色microLED显示器方案示意图:a)堆叠红色,绿色和蓝色microLED阵列,b)在单色蓝色microLED上进行选择性荧光粉涂敷(例如喷墨印刷方式),形成红色和绿色像素阵列,c)在同一芯片上单片集成红色,绿色和蓝色像素。



我们采用通过二氧化硅纳米球的干法蚀刻,来形成我们的纳米结构。这种方法可以制作出纳米柱,随后使用旋涂玻璃将其钝化和平面化。这些柱子中的量子阱经历了应变弛豫,从而使得可以实现短得多的发光波长。通过以矩阵可寻址形式互连红色,绿色和蓝色像素,我们能够实现晶圆级构建全色的microLED显示(图2a)和(b))。这种方法对尺寸的大小没有任何限制。

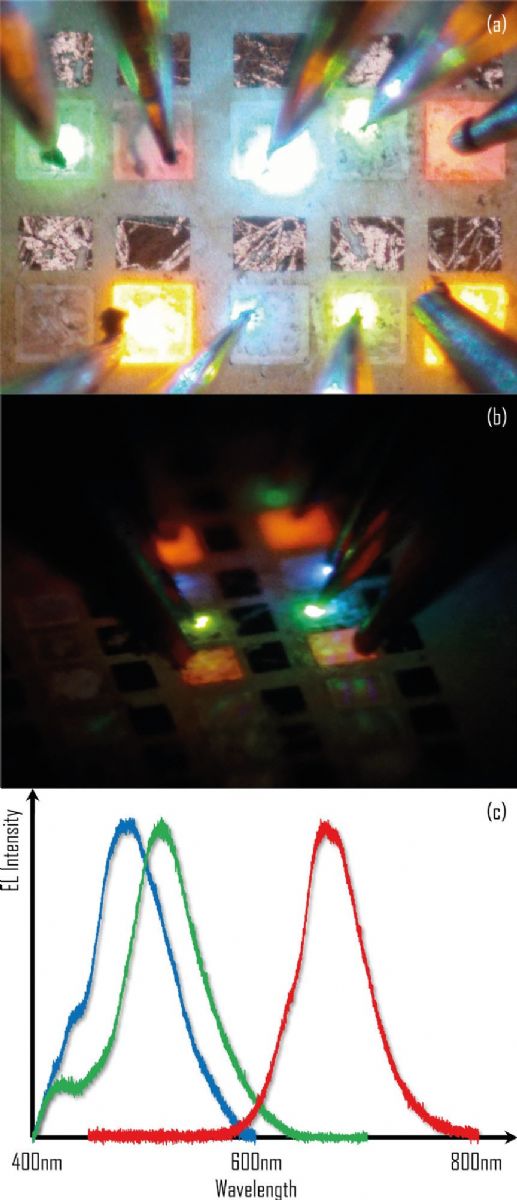

2. 在同一GaNLED晶圆上单片集成的红、绿和蓝LED原型的(a)平面图(b)等距图照片(c)从器件上获得的相应电致发光光谱。



通过绘制我们晶圆的发光光谱,可以看到由蓝色,绿色和红色像素分别产生的在487nm516nm667nm处的三个发光峰(见图2c))。单片集成的红色,绿色和蓝色发光器件的成功演示,充分展示和验证了我们用于全色microLED显示芯片规模制造方法的可行性。

我们还使用类似的方法开发了无荧光粉白光LED。我们没有将红色,绿色和蓝色发光器件组合为单个像素,而是将它们随机分布在LED的发光区域中,从而来实现白光源(参见图3)。通过形成不需要荧光粉的白光,该光源避免了使用荧光粉涂层,这些涂层也是影响当今LED灯泡效率和寿命的因素之一。

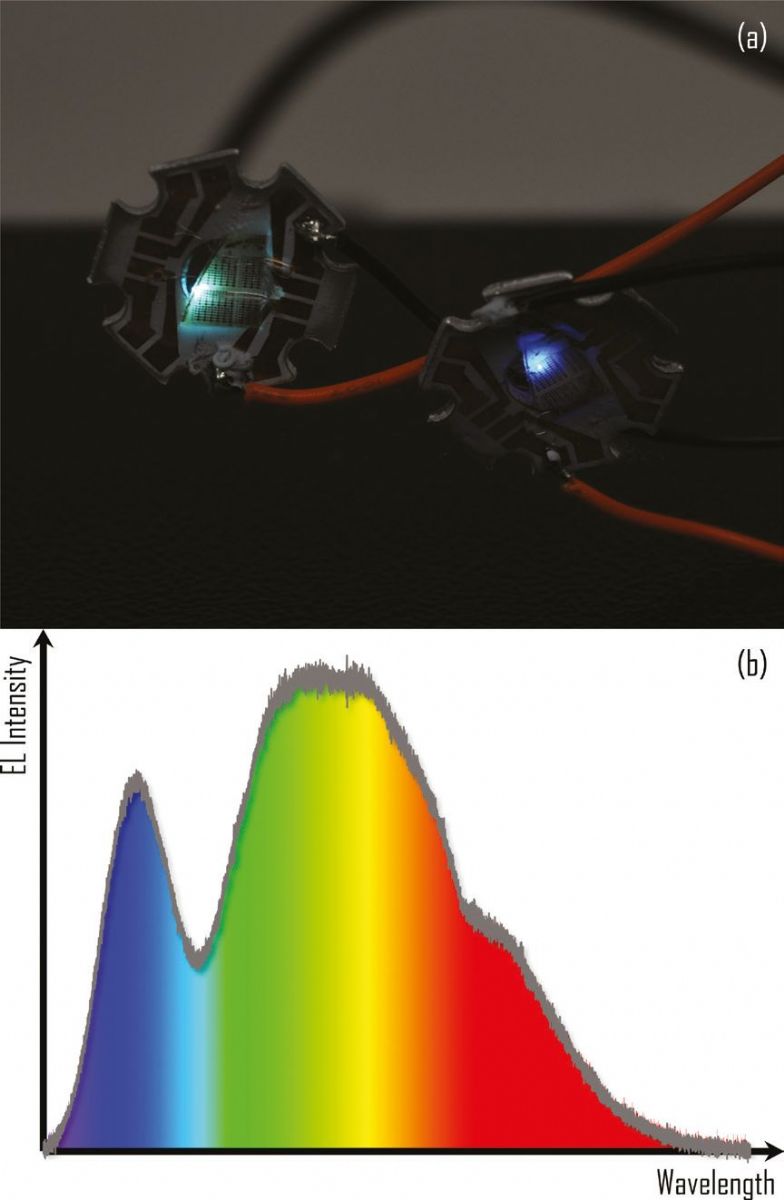

3.a)无荧光粉白光InGaN LED的照片(b)相应的电致发光光谱。



当然,我们所提出的方法并非没有缺点。当今的富铟InGaN外延晶圆只有很低的量子效率,从而严重制约了器件的性能。但是,我们认为,未来几年,其效率会有所提高。这将支持基于单片方法的全色microLED显示器的成功商业化,单片方法有望显著提高良率并缩短工艺时间。

我们开发的单片集成技术还可以服务于很多其他的应用。例如,它可以用于片上通信的GaN光子平台,在该平台上,以多种波长工作的高速microLED和光电探测器可以大大提高数据速率。使用先进的多路复用方法,可以将其推动到更高的速率。microLED及其相应的单片集成平台的开发所带来的众多功能和性能增强,带来了诸如此类的机会,这让我们感到非常的兴奋。
