香港科技大学研究人员扩大氮化镓的范围

2021/8/25 18:55:01      材料来源:化合物半导体

将互补逻辑电路引入宽带隙 GaN 电子产品系列


香港科技大学(科大)电子及计算机工程系Kevin Chen领导的研究团队最近将一个新成员——互补逻辑电路引入宽带隙 GaN 电子产品家族,从而大幅提升扩展 了GaN 研究领域的视野。 GaN基电子器件和集成电路的功能和性能有望得到进一步提升,并变得更具竞争力。



直到最近,节能 GaN CMOS 技术的发展一直很缓慢,因为在实施 p 沟道晶体管并将它们与互补的 n 沟道晶体管集成方面存在困难。

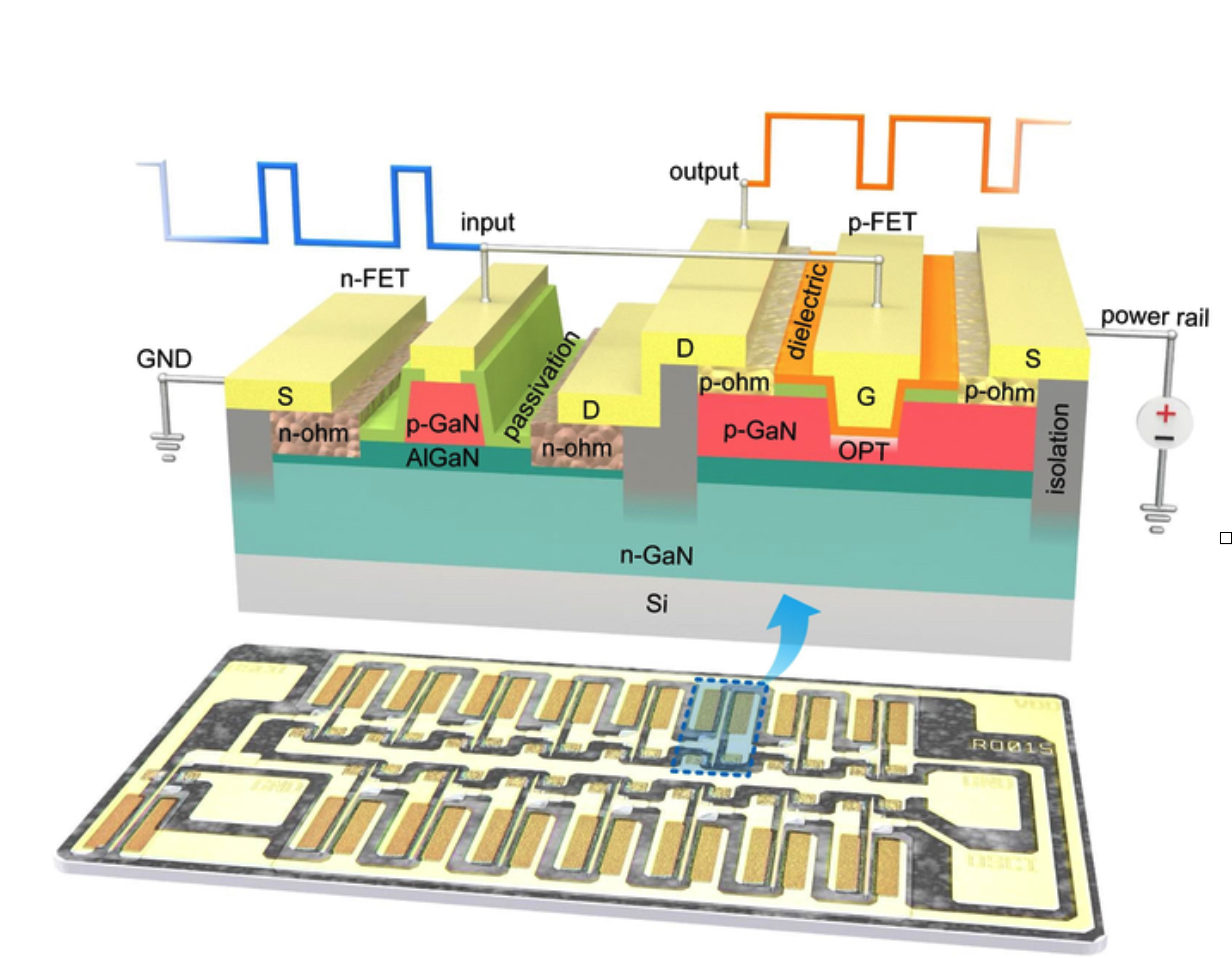

在 GaN 功率器件技术平台上,Chen 的团队开发了一种新方法来解决与栅极-电介质/沟道界面相关的棘手问题。他们设计了一种通过氧等离子体处理 (OPT) 技术实现的“掩埋沟道”结构,从而实现了 p 沟道 GaN 晶体管,其具有用于增强模式操作的阈值电压的良好平衡性能矩阵、高 开/关 电流比和高电流驱动能力。还开发了单片集成工艺以实现与 GaN 功率开关器件无缝集成的 GaN CMOS 集成电路。



该团队表示,他们已经展示了一套完整的基于 GaN CMOS 的基本逻辑门,包括 NOT、NAND、NOR 门和传输门。该团队还展示了可以在兆赫兹频率下运行的多级逻辑电路。 “这是一次激动人心的飞跃。我们首先证明了所有构建块都是功能性的,然后这些构建块可以组合在一起用于更复杂的实体。因此,可以通过组合这些逻辑门来构建任何基于 GaN 的互补逻辑电路,”Chen说。



这项工作中的器件技术是在科大位于清水湾校园的纳米系统制造厂(NFF) 中开发的。这项工作得到了香港RGC研究基金(RIF)项目的部分支持,最近得到了来自深圳香港澳门科技项目的资金支持。这项工作最近发表在《自然电子学》上。



参考文献

'Gallium nitride-based complementary logic integrated circuits' by Zheyang Zheng et al; Nature Electronics volume 4, 2021
