CMOS对阵铟镓砷SWIR传感器

      材料来源:compoundsemiconductor

可以记录1.82μm小像素间距的Imec 原型高分辨率图像传感器

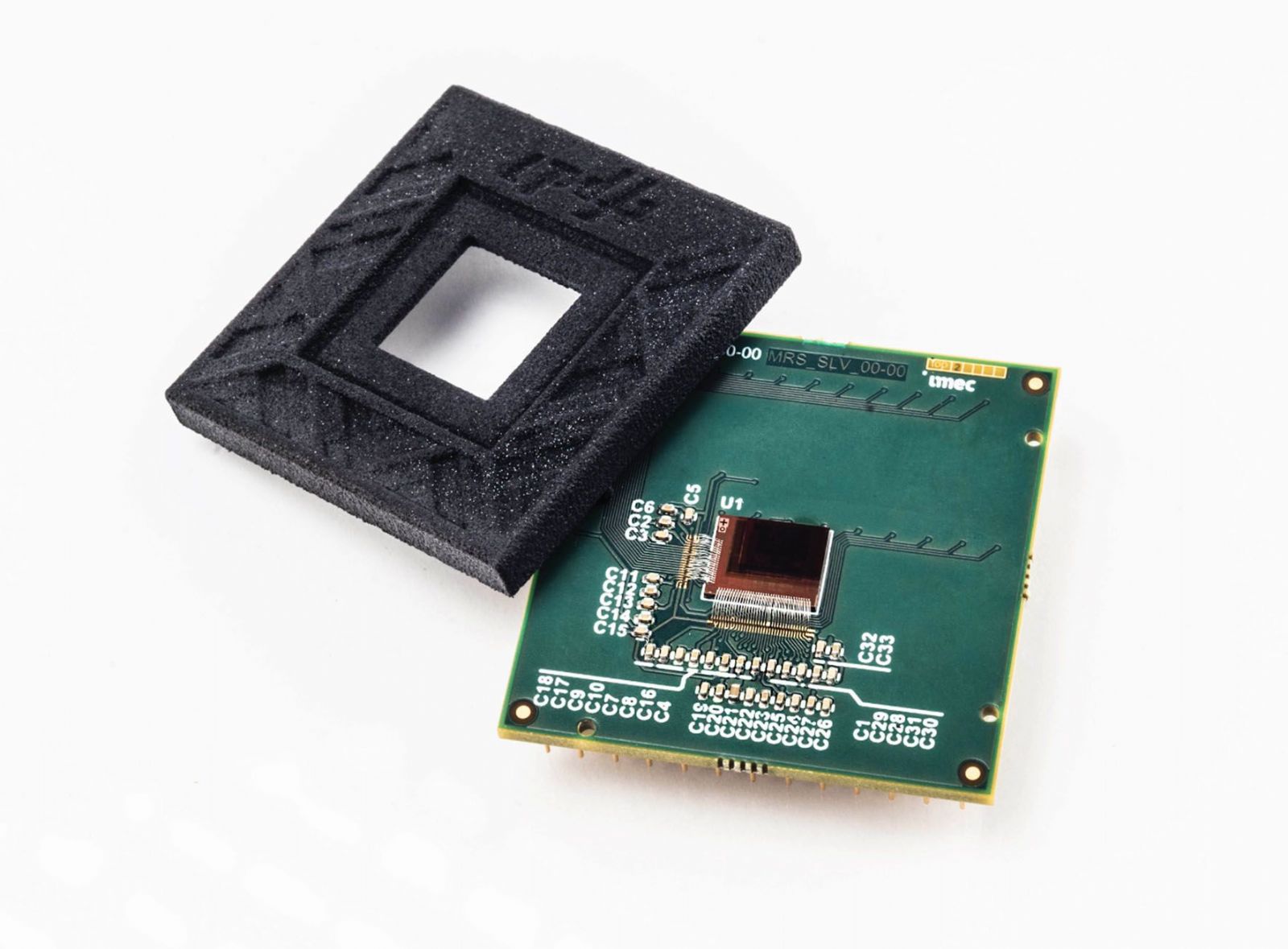

Imec提出了一种原型高分辨率短波红外( SWIR )图像传感器,其记录的小像素间距为1.82 μ m。它基于一个单片集成在定制Si-CMOS读出电路上的薄膜光电探测器。

一个兼容晶圆厂的工艺流程为高通量、晶圆级制造铺平了道路。所呈现的技术在像素间距和分辨率方面大大超过了当今基于InGaAs的SWIR成像仪的功能,颠覆性的成本价值和具有潜力的外形尺寸。即使在对成本敏感的领域,如工业机器视觉、智能农业、汽车、监控、生命科学和消费电子领域,也能启用新应用。Imec将在2020年IEDM大会第16.5届会议上介绍这些成果。

在某些应用中,短波红外(SWIR)范围(波长从1400 nm到2000 nm以上)的传感比可见光(VIS)和近红外(NIR)更具有优势。SWIR图像传感器可以透视烟雾或雾气,甚至可以透视硅,这对于检验和工业机器视觉应用尤其重要。

目前,SWIR图像传感器是通过一种混合技术生产的,其中III - V基光电探测器(通常是InGaAs基)是通过倒装芯片键合在硅读出电路上,可以使这些传感器非常灵敏,但这种技术对于批量制造来说相当昂贵,而且在像素大小和像素数量上受到限制,阻碍了在看重成本、分辨率或形式因素市场上的推广。

Imec引入了另一种解决方案,该解决方案通过单片集成薄膜光电探测器堆和Si-CMOS读出电路,来实现小于2 μm的小像素间距记录。光电探测器像素堆实现了一个薄吸收层,例如5.5 nm PbS量子点-对应于1400 nm波长的峰值吸收。峰值吸收波长可以通过调节纳米晶体的尺寸来调节,并且可以扩展到2000 nm以上的波长。

在SWIR峰值波长处,可以获得18%的外部量子效率(EQE)(可以进一步提高到50%)。采用130nm CMOS工艺加工,光电探测器堆单片集成在定制的读出电路上。在此读出电路中,针对可访问130 nm技术节点中像素尺寸的缩放,优化了三晶体管像素设计,使原型SWIR成像仪记录到1.82 μ m的小节距。

Imec薄膜成像器项目经理Pawel Malinowski说:“凭借紧凑,高分辨率的SWIR图像传感器技术,我们为客户提供了一种可能,即可在imec 200毫米的设备内进行能力范围内的小批量生产。这些图像传感器可以应用于工业机器视觉(如光伏面板监控),智能农业(如检测和分选),汽车,监视,生命科学(如无透镜成像)等领域。由于它们的外形小巧,可以集成在带有人眼安全SWIR光源的小型相机中,例如智能手机或AR / VR眼镜。未来的发展令人兴奋,其中包括提高EQE(目前SWIR在测试样本上的EQE已经达到50 %),降低传感器噪声以及引入定制模式的多光谱阵列。

原型SWIR图像传感器是在Imec的Pixel Technology Explore研究计划中发明的。在这项研究计划中,imec与材料公司、图像传感器公司、设备供应商和技术系统集成商合作,开发创新和定制的CMOS成像技术。
