电机驱动设计采用 CoolSiC MOSFET

英飞凌宣布用于通用工业电机驱动的 22 kW 参考设计

英飞凌推出了一种经过预先测试的通用电机驱动参考设计，据称可显著缩短上市时间。

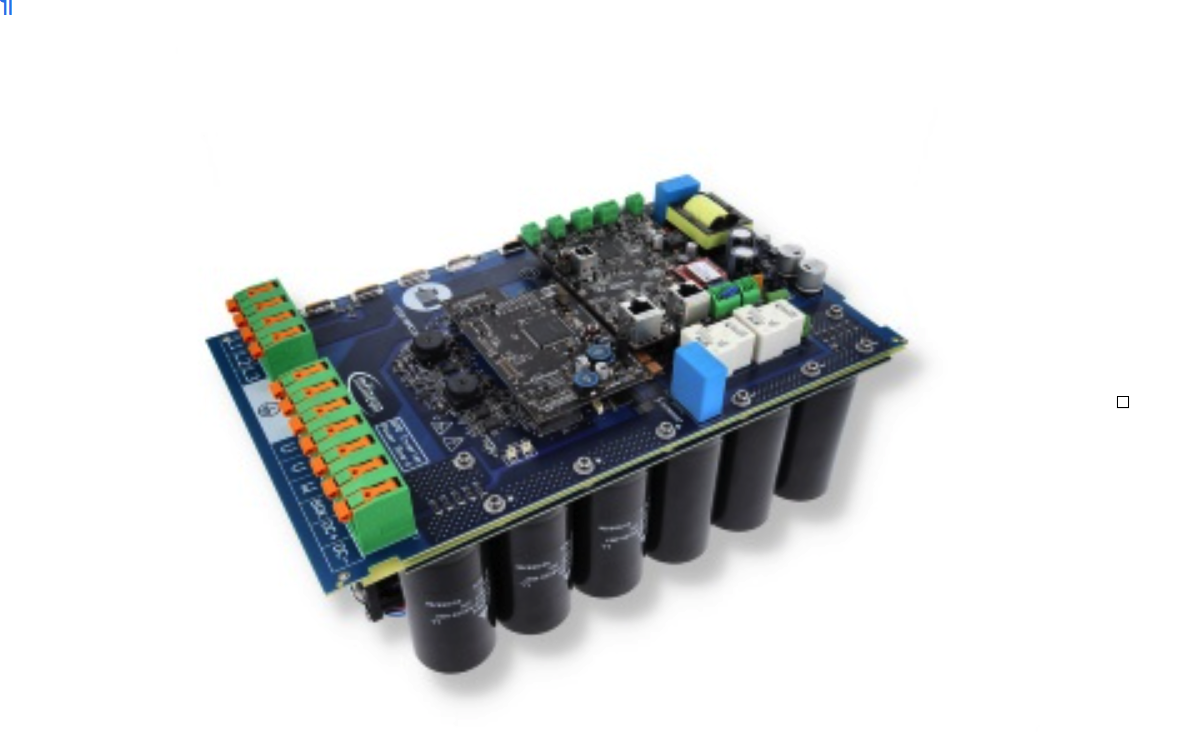

该参考设计的标称功率为 22 kW，可直接在 380 至 480V 三相电网上运行。该设计可以完全重新用于定制，并允许客户在实际操作条件下评估英飞凌的产品。它适用于泵、风扇、压缩机和传送带等应用。

该设计在一个系统中结合了英飞凌的最新技术。具有 1700 V 阻断电压的 CoolSiC MOSFET IMBF170R1K0M1 是辅助电源的核心部分。该设计还包括用于高电流和高功率密度的 EasyPIM 3B IGBT7 模块 FP100R12W3T7_B11、用于优化 EMI 性能和低功率损耗的 EiceDRIVER Compact 1ED3131MC12H 以及用于测量功率损耗最小的高电流的 XENSIV 电流传感器 TLI4971-A120T5 .

该系统还包含两个微控制器——用于控制的 XMC4800 和用于通信的 XMC4300，包括用于电机控制的预装软件包。这种组合允许在一个设计中评估这些产品并体验它们的交互作用。

为了完成模块化方法，该系统可选择配备 3D 打印外壳，该外壳封装了所有电子元件和冷却系统。外壳包括一个用于显示当前操作条件的触摸屏，以及用于外部连接的 EtherCAT 和 USB 接口。
