EPC的逆变器设计可缩小电机驱动器

      材料来源:雅时化合物半导体

基于GaN的3相BLDC参考设计可提高效率、范围、扭矩,同时可使单位重量的功率加倍
EPC宣布推出三相BLDC电机驱动逆变器参考设计EPC9194,据称其可显著提高电机驱动系统的效率、范围、扭矩,同时可使单位重量的功率增加一倍以上。
EPC9194的输入供电电压范围为14 V至60 V,输出电流高达60 Apk(40 ARMS)。该解决方案的电压范围和功率水平使其适用于电动自行车、电动踏板车、无人机、机器人、直流伺服电机。

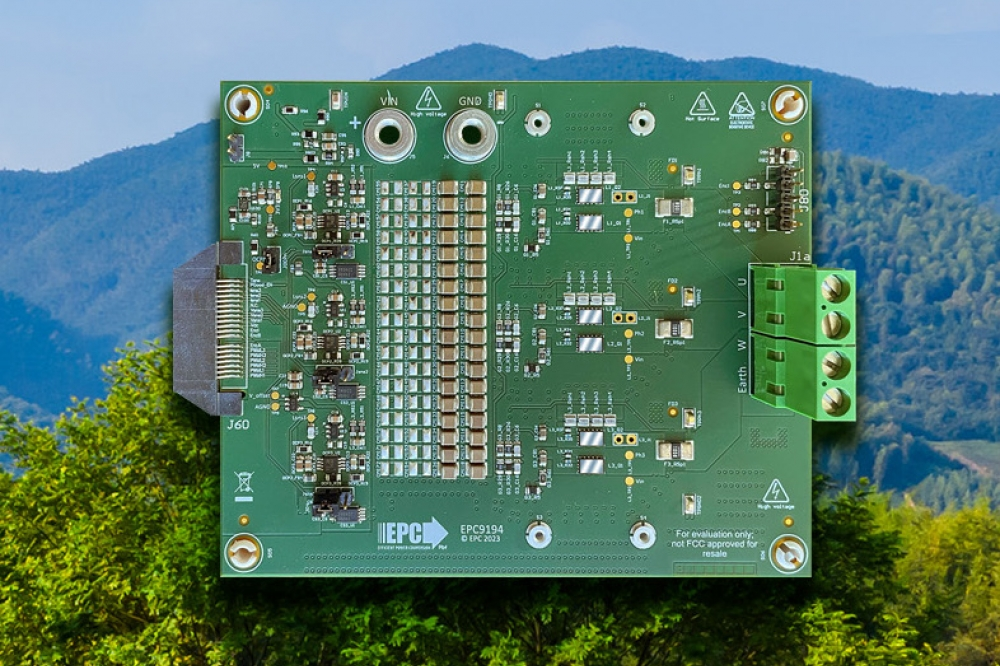

EPC9194演示板采用3 mm x 5 mm QFN封装,内含6个EPC2302 100V eGaN FET。演示板尺寸为130 mm x 100 mm(包括连接器)。EPC2302 eGaN FET的RDS(on)较低,仅为1.8 mOhm,其结合较小的QG、QGD、QOSS等参数后,可降低传导损耗和开关损耗。该器件采用热增强型QFN封装,顶部外露以增强散热器的散热,侧面可湿以便检测。
EPC表示,硅MOSFET解决方案在16 kHz PWM频率下工作,其RDS(on)与EPC2302相同,相比之下,在20 ARMS电流,100 kHz PWM频率下,使用6个EPC2302的预计总功率损耗是硅MOSFET解决方案总功率损耗的一半。100 kHz PWM频率实现了准纯正弦电流,减少了电机的振动和失真,使电机的系统效率提高了约7%。此外,100 kHz PWM频率还可减少输入滤波器,消除或减少电解电容。
EPC首席执行官Alex Lidow表示:“设计人员可以使用EPC的GaN FET,为各种各样电动出行应用和机器人应用制造重量更轻、效率更高的电池驱动电机驱动器。GaN可使电机系统更小、更轻、更安静、更强大、更精确,同时改善电磁干扰,减少对电磁干扰滤波和电容器的需求,消除电解电容器和输入滤波电感器。”
EPC9194参考设计板售价909.00美元,可从Digi-Key购买。
