【前言】
打印机是我们工作和生活中常见的一类OA产品,根据不同的工作方式,主流的打印机可以分为:激光打印机、喷墨打印机和针式打印机。相比喷墨打印机和针式打印机,激光打印机具有分辨率高、打印速度快、坚固耐用等特点,因此被广泛地应用于银行、学校、政府机构、医疗机构、保险、大型企业等场景中。近年来,随着中国国内的激光打印机产品研发速度加快,不断孕育出新的市场需求,中国激光打印机的市场需求越来越大。

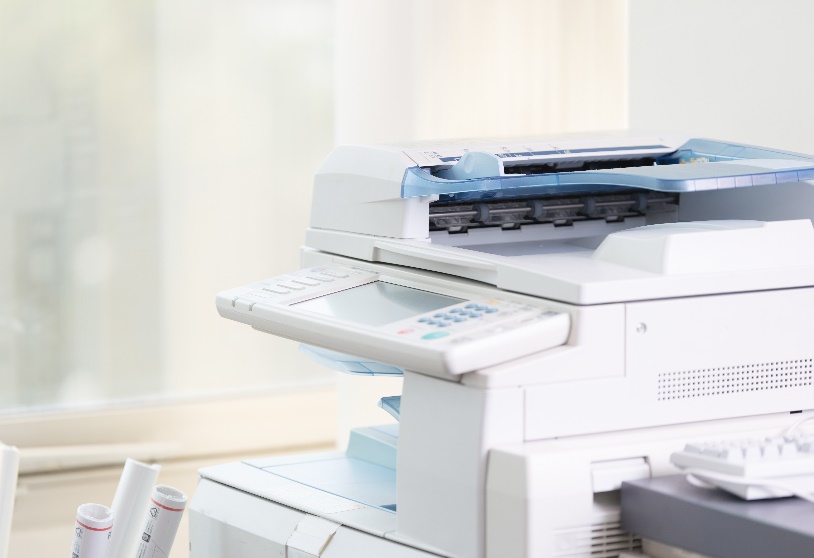

图1 | 激光打印机示意图
激光二极管被称为打印机的光之“笔”
激光打印机脱胎于上世纪八十年代末的激光照排技术,流行于上世纪九十年代中期。激光打印机和复印机的工作原理基本相同,均采用了静电照相技术,即将待打印的内容转换为感光鼓上的以像素点为单位的位图图像,再通过静电成像将文件转印到纸上,具体工作流程可以总结为以下三个步骤:
1. 激光二极管(LD)发射光,通过多边形反射镜旋转,实现在感光鼓上的扫描。
2. 激光二极管光照射的部位被消除静电,因此调色剂不附着。
3. 通过加热器将调色剂定影在纸上,完成印刷。
从组成结构的角度来看,激光打印机的核心部件包括三部分:感光鼓、包含多边形反射镜的激光扫描光学系统以及激光器。其中,在激光打印机、复印机的光学系统中,激光二极管被称为光之“笔”。

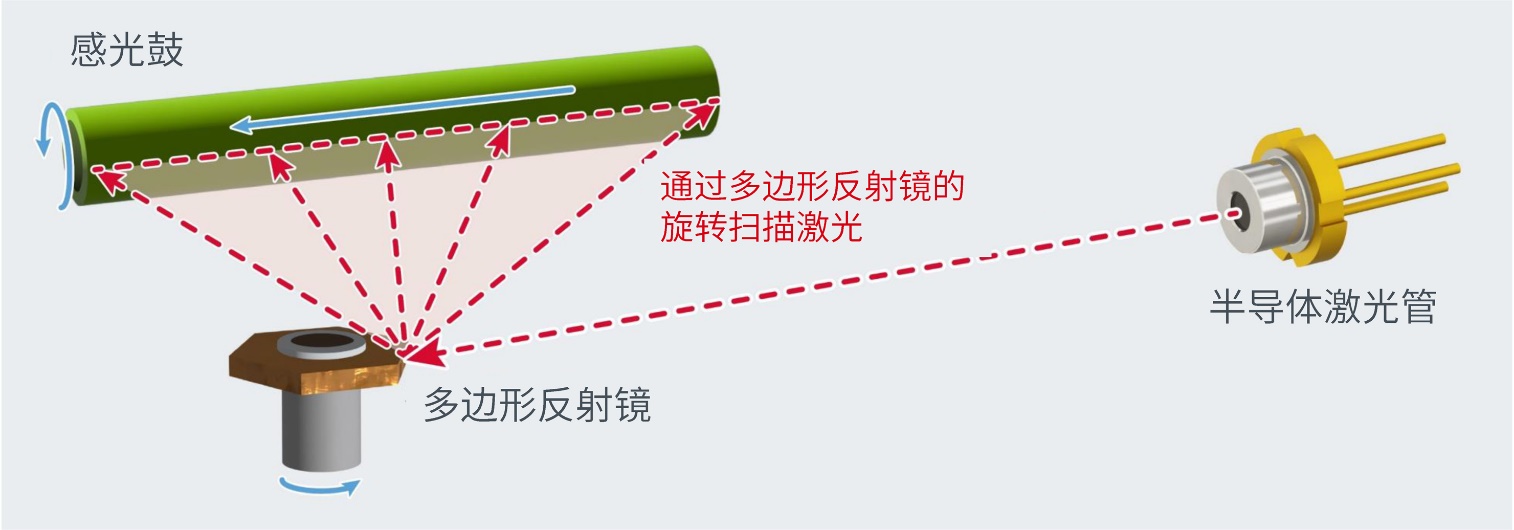

图2│激光扫描光学系统
罗姆在打印机用激光二极管市场的产品阵容与优势
罗姆在激光二极管市场拥有30年以上的实绩,自1984年开发出用于CD机的780nm激光二极管以来,不断开展激光业务,继而面向激光打印机和传感器扩充了产品阵容。如今,在激光打印机、复印机用激光二极管市场中,罗姆已成为重要的供应商之一。

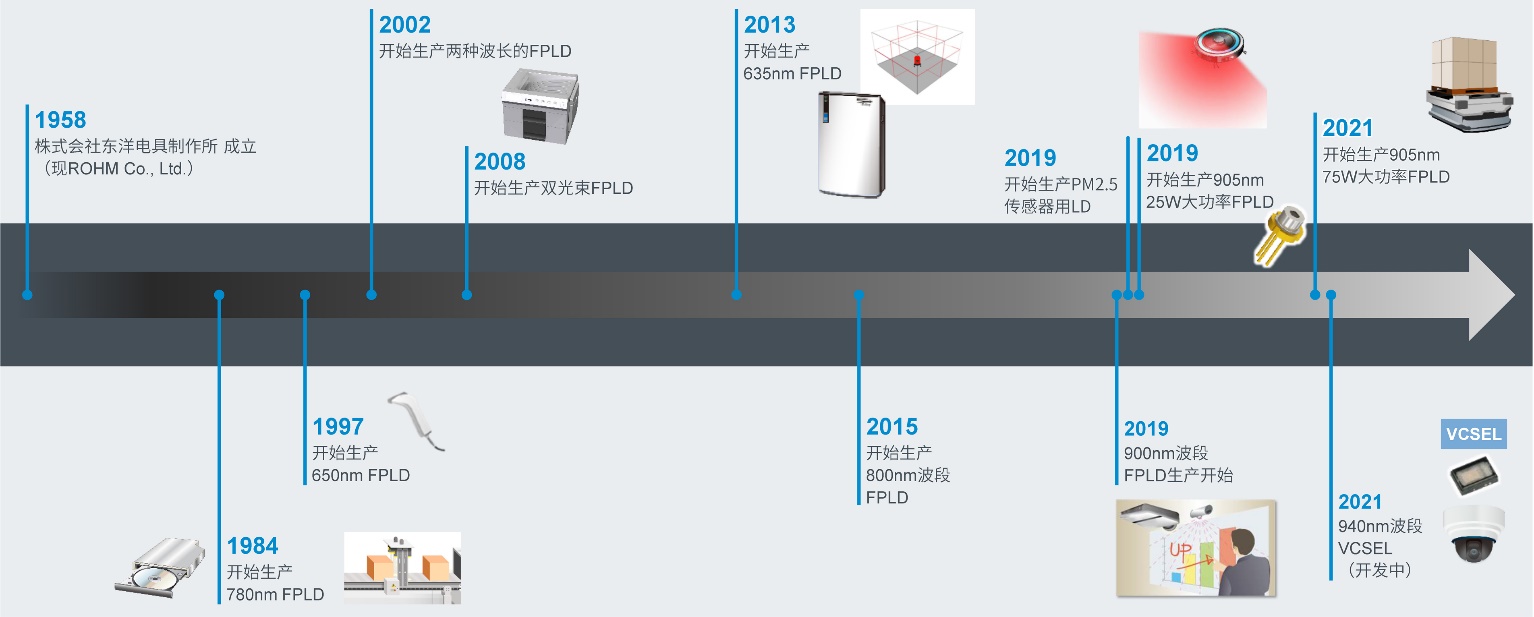

图3丨罗姆在激光二极管市场拥有30年以上的业绩实绩
凭借长期积累的器件设计经验和技术,罗姆的激光二极管产品具有优异的脉冲响应等特性,非常易用,可提升激光打印机的打印清晰度、色彩自然度。目前,产品阵容涵盖650nm-670nm、780nm-800nm波段,功率在7mW-25mW区间的低速用单光束以及高速用双光束产品。
※:产品为定制规格型号,详询罗姆销售人员。
图4 | 罗姆激光打印机用激光二极管产品线阵容
在上述产品阵容中,RLD78NZM5是单光束激光二极管的畅销型号,具备激光打印机高品质打印所要求的全部特性,10年来其作为低速激光打印机使用光源,拥有较高的供应量。此外,实现高品质打印需要非常稳定的脉冲响应特性,RLD78NZM5凭借罗姆独自开发的波导设计技术及高散热性封装,具有1ns以下的脉冲上升和下降时间(Tr,Tf),其脉冲波形也保持近似矩形的形状。除了脉冲响应特性外,罗姆拥有专用于激光打印机的器件设计技术,不仅用于单光束产品,也应用于双光束产品,助力实现高品质打印。

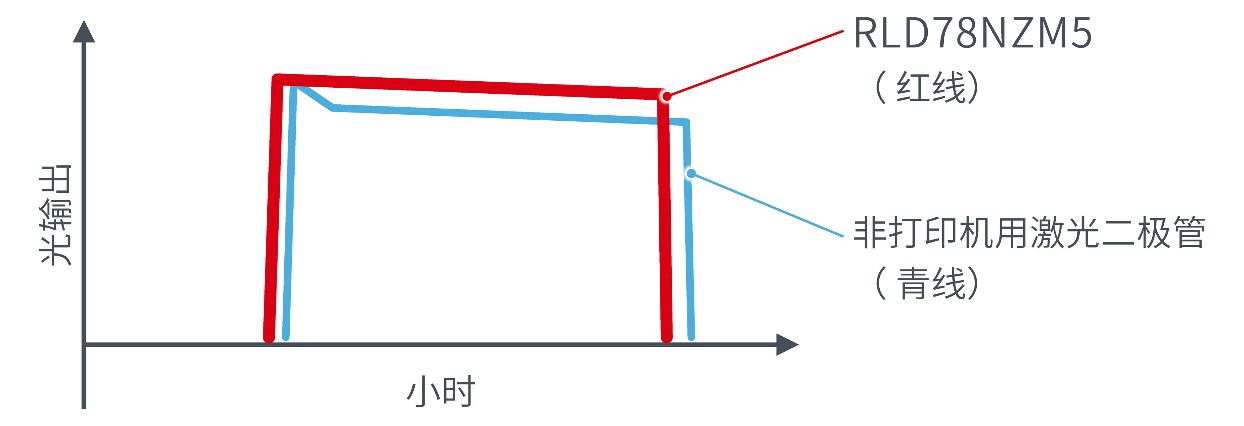

图5丨激光二极管光脉冲波形
此外,RLD2BPNG3是用于高速打印的双光束激光二极管代表型号。双光束激光二极管除了单光束要求的特性之外,还必须尽量减少各光束之间的特性偏差。由于两行同时显像,特性差别过大则会使打出的字或者颜色浓淡不均匀。比如,RLD2BPNG3的驱动电压偏差被控制在0.1V以下。罗姆凭借30多年来不断改进的晶体生长技术和化合物半导体工艺技术,实现了非常稳定的器件特性。
【小结】
基于以上产品特点,罗姆的激光打印机用激光二极管的市场先进地位得到持续性巩固。未来,罗姆将继续为中国的高品质激光打印机研究开发贡献力量。
