基于GaN的设计为电机驱动应用提供了优化的PCB布局和宽输入电压范围

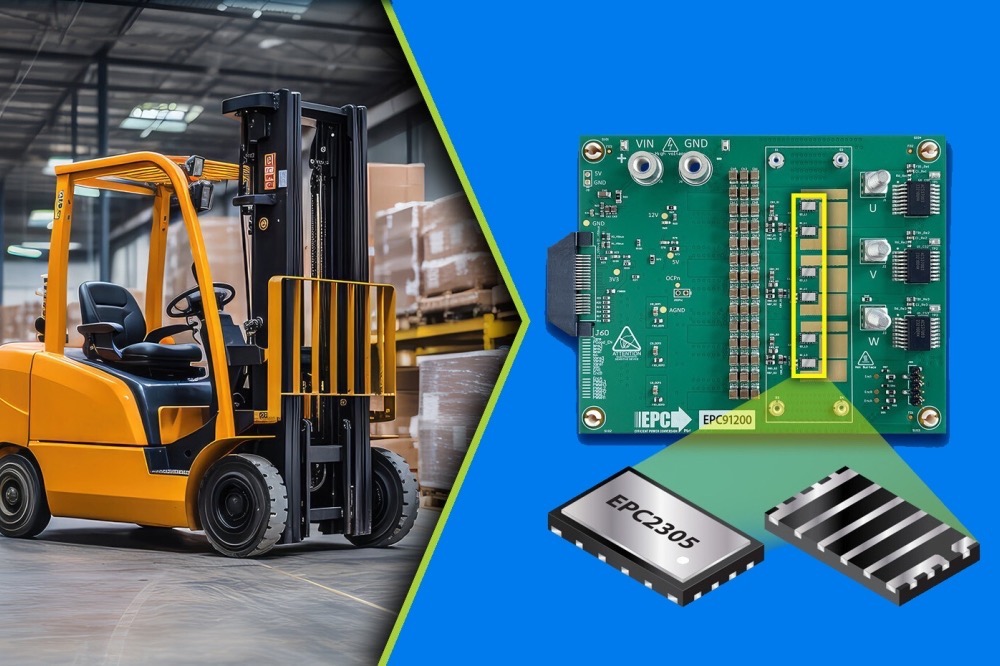

Efficient Power Conversion Corporation(EPC)推出了基于GaN的EPC91200,这是一款适用于各种工业和电池供电应用的完全配置的电机驱动逆变器参考设计。EPC91200专为三相无刷直流电机(BLDC)驱动应用而设计,采用EPC2305,即:150V 3.0mΩ RDS(on)GaN FET。EPC91200支持30V至130V 的宽电压范围,适用于工业自动化、农业机械和叉车等物料搬运设备中常用的 80V和110V电池系统。
该演示板支持高达60Apk(40ARMS)的最大输出电流,开关频率高达150kHz。其优化的PCB布局和先进的GaN技术旨在减少电阻和热量的产生,从而提高性能。集成功能包括电流检测、电压监控、过流保护和温度检测,以实现稳健运行。它可以与来自STMicroelectronics、Texas Instruments和Microchip等知名制造商的多个控制器板配合使用。
参考板紧凑的设计(130 x 100mm)包括一个预配置的轴编码器/霍尔传感器接口,并支持磁场定向控制(FOC)技术。工程师可以使用内置测试点轻松测量关键信号并优化系统性能。
EPC首席执行官Alex Lidow表示:“借助EPC91200,我们为工程师提供了一种多功能、现成的电机驱动解决方案,展示了GaN技术在现代功率系统中的效率、可靠性和适应性。”
